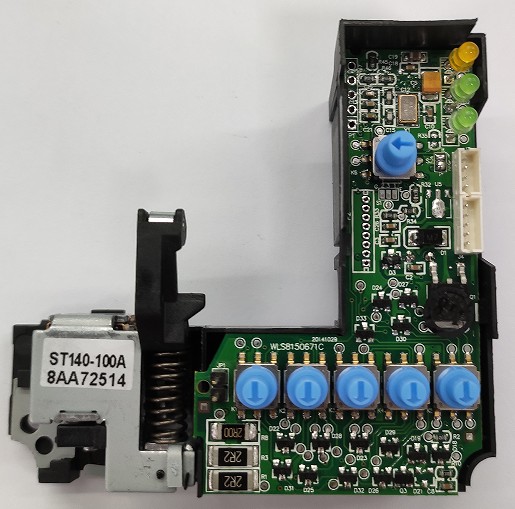

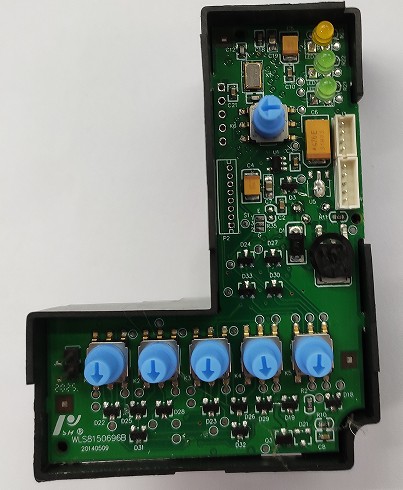

ST130系列
型号
ST130系列
用途
是用于配套KFM2E/3E,HTS2Z/3Z系列智能塑壳式断路器的智能保护核心部件，适用于配电保护和电动机保护，使线路和电源设备免受过载、短路、接地、漏电等故障的危害。
主要功能
保护功能
|
■ 过载长延时保护 |
■ 短路短延时保护 |
■ 短路瞬时保护 |
■ 接地保护 |
|
■ 过载预报警 |
■漏电保护 |
|
|
辅助功能
|
■ 故障跳闸 |
■ 过载预报警 |
■ 接地报警 |
■ 遥控合闸 |
|
■ 遥控分闸 |
|
|
|
通讯功能
|
■ MODBUS协议 |
|
|
|
用户接口
|
■ 电源指示 |
■ 运行光柱指示 |
■ 预报警指示 |
■ 故障延时指示 |
|
■ 脱扣功能试验口 |
■ 附件通讯口 |
|
|
|
■ M型：参数由编码开关整定，方便直观。 |
|||
|
■ H型：参数由手持编程器整定，测量精度校准；还可查询历史故障信息。 |
|||
额定参数
工作电源：
互感器自生电源，当三相电流大于0.2In，单相电流大于0.4In时控制器可以正常工作；
壳架等级：100A,250A,400-800A,1600A
额定电流：32A~1600A
符合标准：
GB14048.2 , IEC60947, GB/T22710
